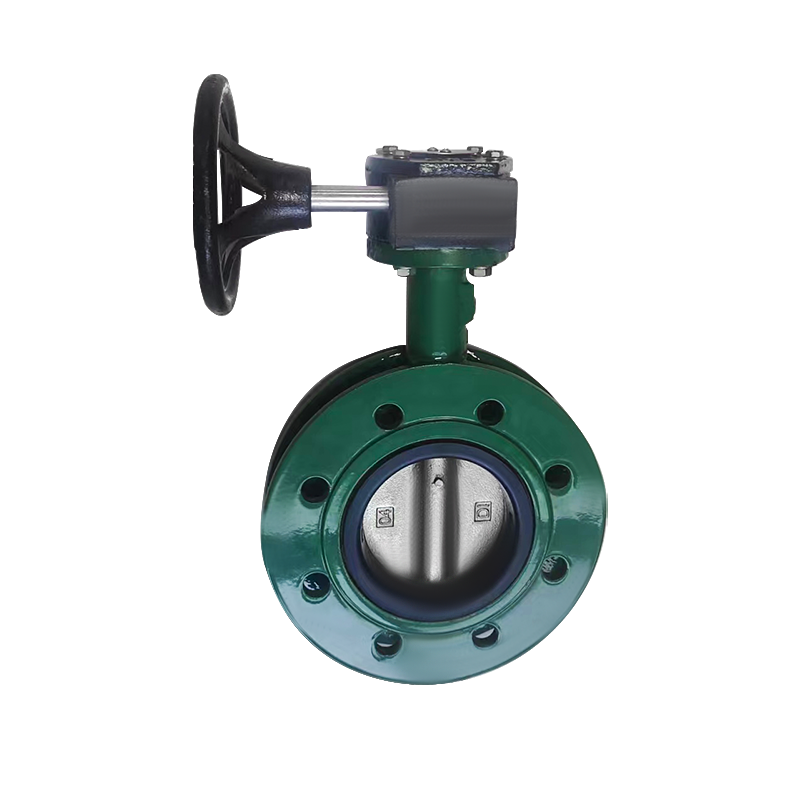

Series F101 U-Section Wafer Type Butterfly Valve

Series F101 valves butterfly dîzaynkirin ku bi MSS SP-67, BS5155 û API 609. Lihevhatî bi flanges GB, ANSI, DIN, BS, JIS. Di mezinahiya 1½″ heta 48″ de peyda dibe. Di celebê wafer, celebê lug û laşê celebê waferê ya beşa U de peyda dibe.

TÊKILIYA NIHA down pdf

Details

Tags

Danasîna hilberê

Bi destikên (1½″ heya 12″), operatorên gemarê yên destan (1½″ heya 48″), û çalakkerên elektrîkî an pneumatîk (1½″ heya 48″) peyda dibin. Digel gelek kombînasyona laş / sêwiranê, rêzikek valvek perperokê F101 heye ku serlêdana we bicîh bîne.

Read More About wafer type butterfly valve dimensions

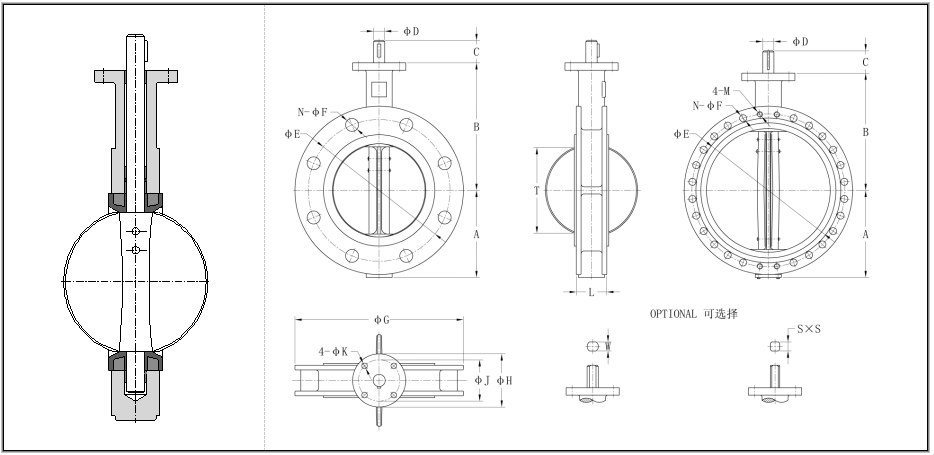

LÎSTEYA DIMENSIONS

Mezinayî		A	B	C	D	E			NF/(4-M)			G			H	J	I- K	L	T	S	W
mm	inch	A	B	C	D	ANSI 125/150	PN10	PN16	ANSI 125/150	PN10	PN16	ANSI 125/150	PN10	PN16	H	J	I- K	L	T	S	W
40	1½	70	145	32	12.7	98.4	110	110	4-16	4-18	4-18	127	150	150	65	50	4-7	33	27	9	10
50	2	76	162	32	12.7	120.7	125	125	4-19	4-18	4-18	152	165	165	65	50	4-7	42	32	9	10
65	2½	80	174	32	12.7	139.7	145	145	4-19	4-18	4-18	178	185	185	65	50	4-7	45	47	9	10
80	3	90	181	32	12.7	152.4	160	160	4-19	4-18	8-18	191	200	200	65	50	4-7	45	65	9	10
100	4	110	200	32	15.9	190.5	180	180	8-19	8-18	8-18	229	220	220	90	70	4-9.5	52	90	11	12
125	5	125	213	32	19.1	215.9	210	210	8-22	8-18	8-18	254	250	250	90	70	4-9.5	54	111	14	14
150	6	143	225	32	19.1	241.3	240	240	8-22	8-22	8-22	279	285	285	90	70	4-9.5	56	145	14	14
200	8	175	260	38	22.2	298.5	295	295	8-22	8-22	12-22	343	340	340	125	102	4-11.5	60	193	17	17
250	10	203	292	38	28.6	362	350	355	12-25	12-22	12-26	406	395	405	125	102	4-11.5	66	241	22	22
300	12	245	337	38	31.8	431.8	400	410	12-25	12-22	12-26	483	445	460	125	102	4-11.5	77	292	22	24
350	14	277	368	45	31.8	476.3	460	470	12-29	16-22	16-26	533	505	520	125	102	4-11.5	77	325	22	24
400	16	308	400	51	33.3	539.8	515	525	16-29	16-26	16-30	597	565	580	210	165	4-22	86	380	27	27
450	18	342	422	51	38.1	577.9	565	585	16-32	20-26	20-30	635	615	640	210	165	4-22	105	428	27	27
500	20	374	479	64	41.3	635	620	650	20-32	20-26	20-33	699	670	715	210	165	4-22	130	474	27	32
600	24	459	562	70	50.8	749.3	725	770	20-35	20-30	20-36	813	780	840	210	165	4-22	152	575	36	36
700	28	520	624	72	55	863.6	840	840	24-35 4-1¼″	24-30	24-36	927	895	910	300	254	8-18	165	674	-	-
750	30	545	650	72	55	914.4	900	900	24-35 4-1¼″	24-33	24-36	984	965	970	300	254	8-18	167	726	-	-
800	32	575	672	72	55	977.9	950	950	24-41 4-1½″	24-33	24-39	1060	1015	1025	300	254	8-18	190	771	-	-
900	36	635	768	77	75	1085.9	1050	1050	28-41 4-1½″	24-33 4-M30	24-39 4-M36	1168	1115	1125	300	254	8-18	207	839	-	-
1000	40	685	823	85	85	1200.2	1160	1170	32-41 4-1½″	24-36 4-M33	24-42 4-M39	1289	1230	1255	300	254	8-18	216	939	-	-
1050	42	765	860	85	85	1257.3	-	-	32-41 4-1½″	-	-	1346	-	-	300	254	8-18	254	997	-	-
1100	44	765	860	85	85	1314.5	1270	1270	36-41 4-1½″	28-36 4-M33	28-42 4-M39	1403	1340	1355	300	254	8-18	254	997	-	-
1200	48	839	940	150	92	1422.4	1380	1390	40-41 4-1½″	28-39 4-M36	28-48 4-M45	1511	1455	1485	350	298	8-22	276	1125	-	-

Danasîna valahiya meya bilbilê ya beşê U-yê, çareseriyek pêbawer û pêbawer ji bo cûrbecûr sepanên pîşesaziyê. Ev valveya nûjen ji bo peydakirina bikêrhatî, kontrolek rast a herikîna cûrbecûr şilavan hatî çêkirin, ku ew dike pêkhateyek girîng a boriyan û pergalên di pîşesaziyên wekî neft û gaz, hilberîna kîmyewî, dermankirina avê, û hêj bêtir.

Valvesên meyên bilbilê yên bi teşe U bi çarçoveyek bi şiklê U-ya hêzdar û dîska valva perperê ya domdar têne çêkirin da ku li hember zexta bilind û şert û mercên germahiya bilind bisekinin dema ku performansa hêja û jiyana karûbarê peyda dike. Sêwirana clip-on yekta destûrê dide sazkirin û rakirina hêsan, lênihêrîn û lênêrînê zû û hêsan dike.

Yek ji taybetmendiyên sereke yên valahiya meya bilbilê ya bi şiklê U-ya mekanîzmaya pêvekirina wê ya pêşkeftî ye, ku morek hişk û pêbawer peyda dike da ku pêşî li levkirinê bigire û xetera hilweşîna pergalê kêm bike. Ev ne tenê karbidestiya xebitandinê çêtir dike, lê di heman demê de beşdarî ewlehiya giştî û lihevhatina jîngehê jî dibe.

Digel vê yekê, valavên meyên bilbilê yên bi şiklê U bi mekanîzmayek kontrolê ya rast-bilind ji bo rêziknameya herikînê ya bêkêmasî û rast hatine stendine, ku wan ji bo serîlêdanên ku hewceyê kontrolkirina şûşê ya rast hewce dike îdeal dike. Çi rijandin, îzolekirin an girtina acîl be, ev valve performans û kontrolek bêhempa peyda dike.

Valvesên meyên bilbilên wafer ên beşa U-ya me di cûrbecûr mezinahî û materyalan de hene û dikarin bêne xweş kirin da ku daxwazên serîlêdanê yên taybetî bicîh bînin. Ma hûn ji bo kîmyewiyên gemarî, şilavên abrasive, an şilavên paqijiya bilind hewceyê valves in, me çareseriyek heye ku hewcedariyên we bicîh bîne.

Bi pabendbûna me ya bi kalîte û razîbûna xerîdar ve, valavên meya bilbilê U-wafer li gorî standardên pîşesaziyê yên herî bilind têne çêkirin û ji ceribandinên hişk re derbas dibin da ku pêbawerî û domdarî peyda bikin. Bi valavên me re, hûn dikarin pê bawer bin ku pêvajoyên we yên krîtîk di destên jêhatî de ne.

Ji bo performansa bilind, pêbaweriya awarte û qalîteya bêserûber, valavên meya bilbilê U-wafer hilbijêrin. Cûdahiya ku valavên me dikarin di xebata we de çêbikin biceribînin.

LÎSTEYA MATERIALE

Şanî	Navê Part	Materials
1	Beden	Cast Iron: ASTM A126CL. B , DIN1691 GG25, EN 1561 EN-GJL-200; GB12226 HT200; Castil Iron: ASTM A536 65-45-12, DIN 1693 GGG40, EN1563 EN-GJS-400-15, GB12227 QT450-10; Stainless Steel: ASTM A351 CF8, CF8M; CF3, CF3M; Karbon Steel: ASTM A216 WCB
2	Qam	Zinc Plated Steel; Stainless Steel: ASTM A276 Tîpa 316, Tîpa 410, Tîpa 420; ASTM A582 Tîpa 416;
3	Taper Pin	Stainless Steel: ASTM A276 Tîpa 304, Tîpa 316; EN 1.4501;
4	Rûniştek	NBR, EPDM, Neoprene, PTFE, Viton;
5	Disc	Hesinê Neqlkirî (Nîkel lêkirî): ASTM A536 65-45-12, DIN 1693 GGG40, EN1563 EN-GJS-400-15, GB12227 QT450-10; Tev stîl: ASTM A351 CF8, CF8M; CF3, CF3M; EN 1.4408, 1.4469; 1.4501; AL-Tûnc: ASTM B148 C95400;
6	O-Ring	NBR, EPDM, Neoprene, Viton;
7	Bushing	PTFE, Naylon, Bronzê lubricated;
8	Qûfle	Karbon Steel

Ev kiryar dikare li gorî navnîşa materyalê materyalê hilbijêre. Dibe ku xerîdar materyal û germahiya hatî bikar anîn nîşan bide, dibe ku pargîdaniya me li şûna wê hilbijêrin. Gava ku navîn û germahî taybetî ye, ji kerema xwe bi pargîdaniya me re şêwir bikin.

SEAT Germahiya RATINGS

Mal		NBR	Neoprene	EPDM	Hypalon	Viton	PTFE
Nirxên Germahiya	℃	-20~100	-40~100	-40~120	-32~135	-12~230	-50~200
Nirxên Germahiya	℉	-4~212	-40~212	-40~248	-25.6~275	10.4~446	-58~392

Materyalên kursiyê dikarin bêyî zirarê li germahiyên kêmtir bisekinin. Lêbelê, elastomer hişk dibe û torque zêde dibe. Dibe ku hin medyaya herikînê bêtir sînorên germahiya hatî weşandin sînordar bikin an jî jiyana rûniştinê bi girîngî kêm bikin.
